滅菌艙容積 160 L，溫度設定范圍 0~150℃，極限真空度≤3 kPa， 氣源壓力0~600 kPa。

 利用特定化學 物質在濕熱條件下發生固定變化的特性制成。由條狀卡紙和等間距分布的4個指示色塊構成，4個指 示色塊的變色反應互不影響，指示卡特性滿足 ISO 11140-1：2014中對蒸汽滅菌過程第5類化學指示物 的要求。

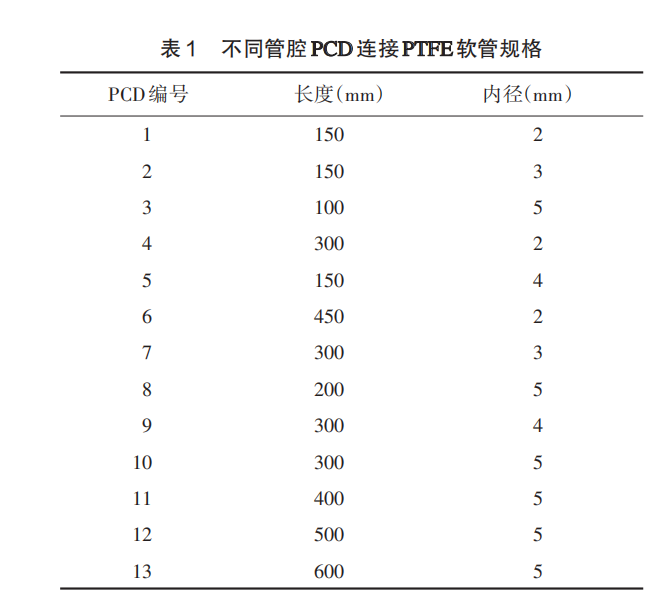

13 種不同規格的單通 道盲端管腔 PCD 為一組管腔 PCD 測試套裝。每個 管腔PCD的主體分為“指示物艙”和“聚四氟乙烯軟 管”（polytetrafluoroethylene，PTFE）兩部分，指示物 艙的主要材料為不銹鋼，長度65 mm、內徑6 mm，其 一端連接可拆卸的螺旋型密封蓋，蓋內側有指示卡固定夾。所有管腔PCD的構造近似于GB 8599中的 空腔負載 PCD，區別在于指示物艙材料更改為不銹鋼，并且不同管腔 PCD 的 PTFE 軟管的規格 不同（表1）。13個管腔PCD中所使用的化學指示卡 均為所述的卡片，另一端連接 PTFE 管腔。所 有PTFE管腔厚度均為0.5 mm。

要對 PCD 進行 充分干燥，必要時進行清潔處理，確保 PCD 的指示 物艙和管腔內均無改變其內部結構的異物和能影 響實驗結果的水分殘留。為保證各實驗組在空氣 排除效果或蒸汽穿透程度相同的條件下放置于指 示物艙內的化學指示卡指示色塊的變色結果相同， 化學指示卡放入PCD的方式和位置需保持統一：指 示條對折后，折疊端朝向密封蓋，放入密封蓋內連 接的指示卡夾，指示卡與指示卡夾的末端保持齊 平，將密封蓋連同指示卡夾插入指示物艙后擰緊密 封蓋。在滅菌艙內每次均將 13 個放入化學指示卡 的管腔PCD放在相同的排氣口上方相近位置，并 盡量保證水平放置。蒸汽用水為去離子水，電導率 穩定控制在0.1 μSv/cm以下，并在每次實驗前記錄。 在去離子水進入蒸汽發生裝置前，需預熱至 90℃并 維持 20 min，以去除水中溶解的氣體成分。
